Podmínky zadávání zakázek

Při zadávání zakázek je v případě ručního i strojového osazování desek v klasické i SMT montáži třeba dodržet stanovené podmínky. Zrychluje a zlevňuje to zakázku.

Při převzetí zakázky orientačně kontrolujeme úplnost dodávky — detailní kontrola není z časových důvodů možná. Před sjednáním zakázky doporučujeme dohodnout dodání celých kotoučů součástek, případně použití kotoučů, které máme k dispozici.

Výkresová dokumentace

Rozpiska (kusovník) má obsahovat:

  • označení součástek shodné s výkresem;
  • hodnotu a typ součástky shodné s dodanou součástkou;
  • je vítána rozteč vývodů;
  • součástky stejné hodnoty a pouzdra uvádět pod jednou položkou — např. 2 …… 10k …… R1, R2, R10, R45 …… 1206.

Osazovací výkres má obsahovat:

  • čitelně označenou součástku shodně s rozpiskou;
  • označení nezacínovaných vývodů (u desek pájených na vlně);
  • označení součástí speciálně osazených (nad DPS, naležato atd.);
  • označení součástek, které nelze pájet na pájecí vlně;
  • čitelné označení polarity součástek;
  • specifikovat fixaci součástek do lepidla při pájení vlnou.

Konstrukce plošného spoje

  • součástky nesmí přesahovat přes okraje desky, minimální vzdálenost od okraje 2,5 mm (nezbytně nutné aspoň ze dvou protilehlých stran);
  • doporučuje se dodržovat obecné zásady návrhu pro pájení vlnou a přetavením.

Dodání součástek

  • součástky dodávat v označených sáčcích, kotoučích, tyčích — podle potřeby antistaticky zabalené;
  • dodávat nejraději v originálním balení, SMD součástky nevyndávat z pásků (blisterů);
  • součástky citlivé na vlhkost dodávat v originálním balení.

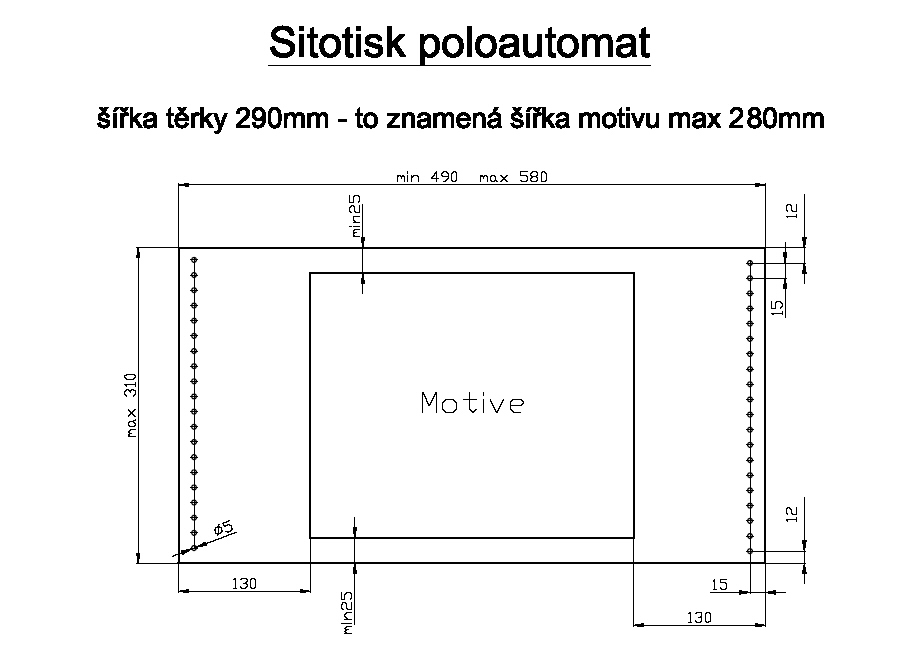

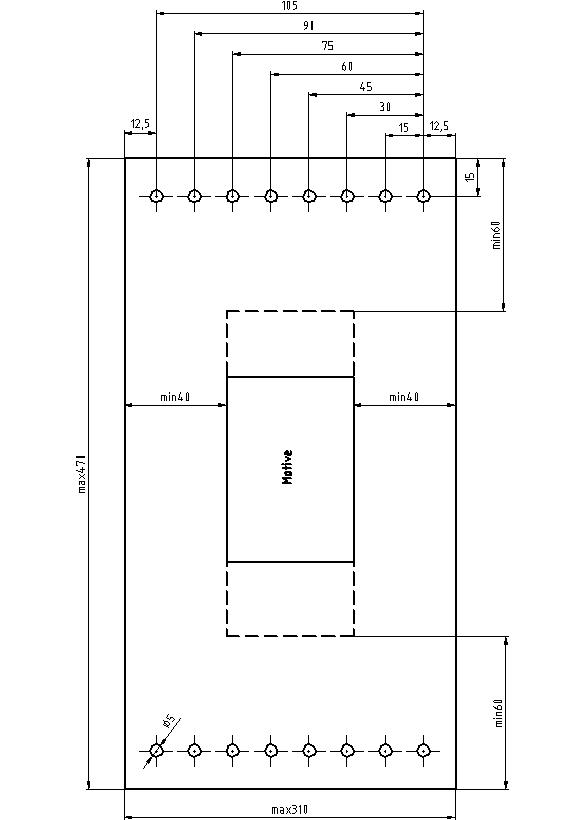

Šablony

V případě potřeby kovové nebo plastové šablony je třeba zadat její zhotovení výrobci plošných spojů Podklady. Doporučujeme velikost a provedení upevňovacích otvorů — domlouváme individuálně:

Upozornění pro dodávané DPS

! Pozor

Po problémech s pájitelností desek plošných spojů s povrchovou úpravou „chemický cín" a „organické povlaky (OSP)" od roku 2019 nepřijímáme desky s těmito povrchovými úpravami. Ve výjimečných případech je třeba přiložit k desce vždy kontrolní kupón.

! Kvalita DPS

V poslední době se zvýšil počet defektů na zapájených deskách, které jsou způsobeny nekvalitním provedením plošného spoje (vadná nepájivá maska, delaminace desek, nepájitelnost povrchu a další). Deska plošného spoje je vždy zpracována obvyklým ověřeným technologickým postupem, který běžně používáme. Proto za tyto vady nebereme odpovědnost.

Dodržení uvedených podmínek značně urychlí dobu vyřízení zakázky. V případě nedodržení uvedených požadavků si vyhrazujeme právo zvýšit cenu o nadpráce, které vzniknou, a může se prodloužit doba dodání zakázky. V případě nutnosti je možno dohodnout jiné podmínky dodávky a přípravy materiálu.
