Teoretická část kurzů (přednášky)

Ve dvoudenním kurzu trvá teoretická výuka 2× 3 h, v jednodenním 1× 3 h. Z následujících témat lze zvolit libovolnou kombinaci.

• Základy funkce a konstrukce elektronických součástek — klasická (THT) a SMD pouzdra.
• Provedení a konstrukce klasických (THT) součástek.
• Provedení a konstrukce SMD pouzder.
• Manipulace se součástkami včetně antistatické ochrany.
• Požadavky na provedení antistatického pracoviště a zásady práce s elektrostaticky a na vlhkost citlivými součástkami.
• Nové konstrukce v elektronice a mikroelektronice.
• Obecné zásady topologie návrhu plošných spojů, včetně rozdílů pro návrh pro pájení vlnou a přetavením.
• Seznámení s výrobou plošných spojů včetně současně používaných technologií.
• Povrchové úpravy a jejich výběr s ohledem na pájitelnost a spolehlivost.
• Technologické procesy osazování, pájení a kontroly — včetně tavidel a čistících prostředků.
• Spolehlivost pájeného spoje.

Praktická část kurzů

Ve dvoudenním kurzu trvá praktická výuka 2× 4 h, v jednodenním 1× 4 h.

• Základy ručního pájení a oprav pro klasické vývodové konstrukce — pájení kabelů a konektorů, elektronická odsávačka, spodní předehřev a minivlna.
• Základy SMT pájení a oprav pro povrchovou montáž — čipová pouzdra (do velikosti 0402), válcová pouzdra, Flat-Pack a další.
• Možnost realizovat kurz na vlastních deskách plošných spojů.
• Praktické seznámení s kontaktní technologií a pájením horkým vzduchem.
• Tréning pájení pouzder QFN a BGA.
• Řešení specifického problému pro vaši výrobu v rámci absolvování kurzu.
• Opravy plošek plošných spojů.
• Opravy BGA pouzder — reballing.
• Možná exkurze do výroby SMTplus.

Každý účastník dvoudenního kurzu realizuje ručním pájením jednoduchou DPS jako doklad svých schopností. Každý účastník bude ohodnocen a dostane certifikát o absolvování kurzu.

Vybavení pracoviště

Každá dvojice má minimálně k dispozici na pracovním stole s antistatickou podložkou:

• pájecí stanici PACE s regulovatelnou teplotou, pero se dvěma hroty (malá a velká minivlna), elektronickou odsávačku pájky a termokleště pro čipové součástky;
• sadu hrotů pro demontáž a montáž kontaktní i bezkontaktní metodou;
• pracovní nářadí, hodinářskou lupu a odsávací knot;
• zásobník s různými typy pouzder;
• trubičkový pájecí drát (standardně SAC305 a SN100C) a pastovité tavidlo v aplikátoru (No Clean);
• testovací pájecí desku pro tréning pájení pouzder;
• čistící prostředky.

Pro všechny účastníky je k dispozici elektronická i ruční odsávačka s odsávacími hroty, zařízení pro odpájení a pájení horkým vzduchem a inspekční zařízení pro vizuální kontrolu zapájení.

Technické normy

Výukové materiály ke stažení

• MEDIUM — ukázkový plán
• Antistatika
• Pájení a opravy
• SMD součástky
• Klasické součástky

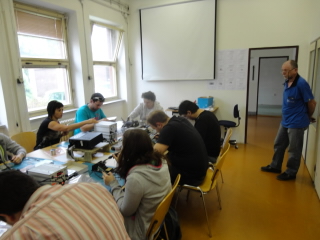

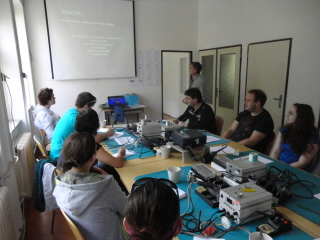

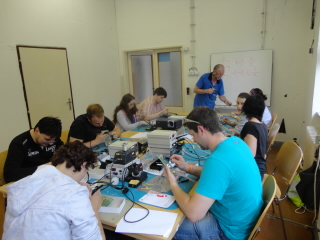

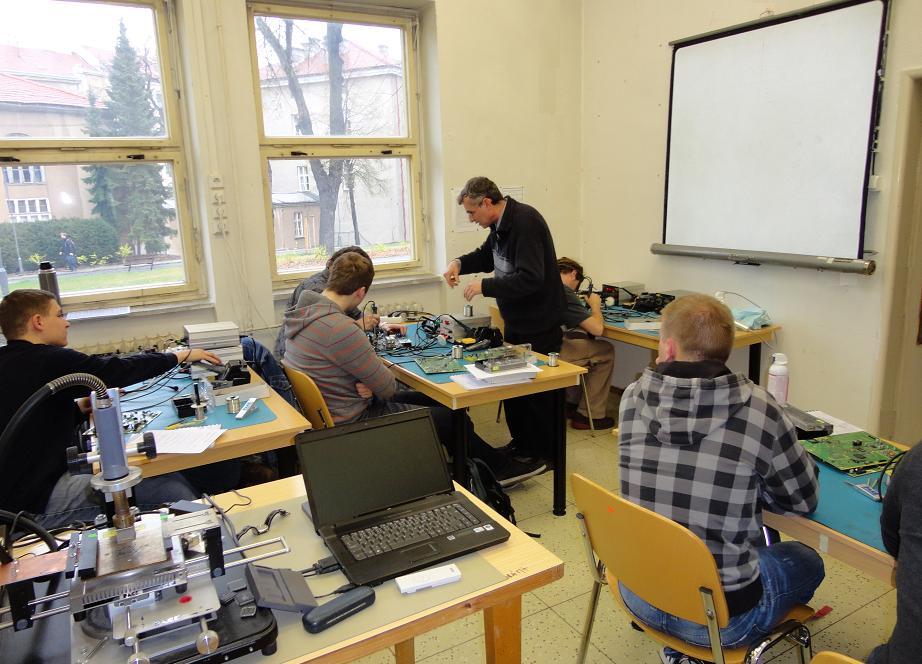

Obrázky z kurzu

Teoretická část kurzů (přednášky)

V jednodenním kurzu trvá teoretická výuka 3 h. Z následujících témat lze zvolit libovolnou kombinaci.

• Úvod do problematiky — základní bezpečnostní pravidla, vybavení a kde ho získat.
• Charakteristika a konstrukce současných a dříve vyráběných výrobků; zásady úsporného používání spotřebičů.
• Používané plastové a kovové materiály a jejich charakteristika.
• Spojování materiálů — šrouby, nýty a lepidla.
• Zásady správného pájení.
• Pravděpodobné závady u konkrétních domácích výrobků a doporučené postupy oprav.

Praktická část kurzů

V jednodenním kurzu trvá praktická výuka 4 h. K dispozici budou následující pracoviště.

• Měření elektrických veličin multimetrem a klešťovým ampérmetrem.
• Lepení různých druhů plastů a opravy horkým nástrojem.
• Opravy ulomených částí skříněk, krytů a rybin — kovová vložka a následné lepení.
• Opravy na plošných spojích, pevných i ohebných — výměna součástek a konektorů.
• Opravy utržených a zlomených přívodů.
• Demontáž zalomených a poškozených šroubů, opravy prasklých a „strhaných" závitů.
