Zařízení vlastní výroby pro povrchovou montáž, měření, tréning pájení a malé série. Ceny jsou pouze orientační.
Zařízení vlastní výroby
10 položekDrobné elektronické předměty
Malé sadyVšechna zařízení jsou vyráběna tak, aby jejich cena byla co nejnižší, ale přitom bylo dosaženo co nejvyšší kvality. Jsou převážně určena pro nenáročné aplikace pro výrobu, případně pro vyukové účely. Pokud je výrobek na skladě, je možno jej dodat ihned, případně v termínu po dohodě přibližně do dvou měsíců.

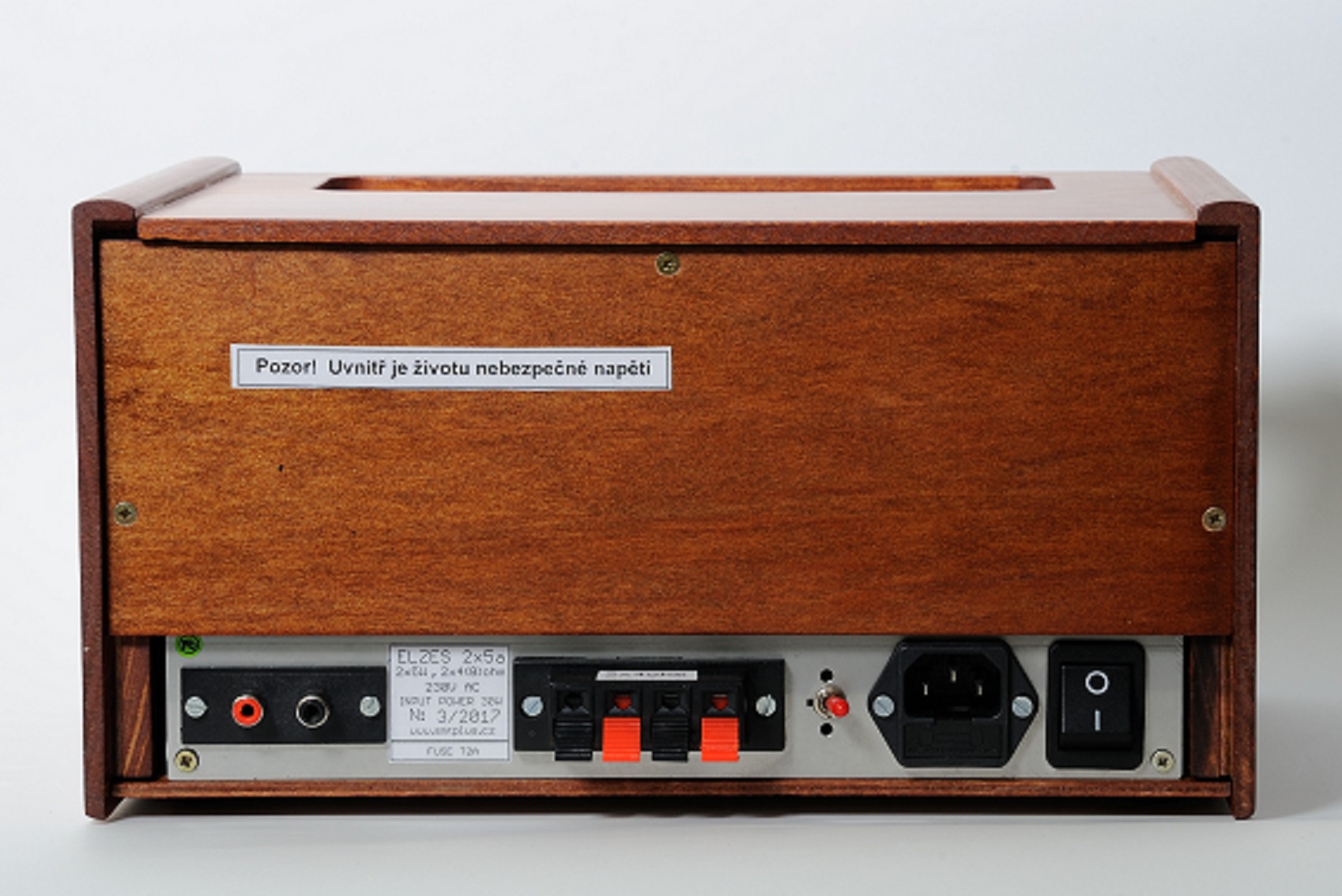

Elektronkový zesilovač ELZES 2x5a
Detail výrobkuElektronkové zesilovače se po nástupu polovodičů — díky svým specifickým vlastnostem a vyšší ceně — používají jako kytarové zesilovače pro hudebníky. Tranzistor je polovodičová součástka řízená proudem, na rozdíl od elektronky, která je řízená napětím; proto je kmitočtové spektrum, zvláště v oblasti přetížení, jiné. Z toho vznikl často používaný termín „elektronkový zvuk".

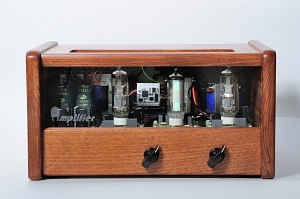

Jedná se o elektronkový stereofonní zesilovač, který používá upravené zapojení z televizního přijímače Tesla 4243 – Spoletto, vyráběného v 80. letech minulého století. Zesilovač je doplněn fluorescenčním indikátorem vybuzení a moderním elektronickým obvodem BLUETOOTH.
Funkce a provedení
Zesilovač má k dispozici dva identické nízkofrekvenční kanály o výkonu 2 × 5 W. Okamžitý výkon a vybuzení indikuje páskový indikátor. Zesílení je možno regulovat dvěma nezávislými potenciometry. Nízkofrekvenční signál je možno připojit pomocí konektorů CINCH (kvalitní připojení), nebo aktivovat připojení BLUETOOTH a připojit signál bezdrátově (např. z mobilního telefonu). V případě deaktivace BLUETOOTH zesilovač po 5 minutách přejde do pohotovostního stavu s minimální spotřebou. Jelikož se jedná o elektronkové zapojení v třídě A, je třeba počítat se spotřebou cca 30 W i bez signálu. Přístroj je umístěn v dřevěné skříňce z masivu a opatřen skleněnou stěnou, která umožňuje náhled do zařízení při provozu (svit žhavení elektronek).
Technické parametry
- Výstupní výkon
- 2 × 5 W ššp
- Zatěžovací impedance
- 4 Ω · 8 Ω (přepínatelné)
- Vstupní impedance
- 50 kΩ
- Vstupní citlivost
- 0,7 V pro 4 W
- Kmitočtová charakteristika
- 40 Hz (−1,2 dB) – 40 kHz (−1,8 dB), Ušš = 1,88 V / 1 kHz, 4 Ω
50 Hz (−0,5 dB) – 30 kHz (−0,3 dB) - Spotřeba
- 30 W · 1 W standby
- Elektronky
- 2 × PCL86 · 1 × EM87
- Bluetooth modul
- KRC-86B V4.0
- Rozměry (d × š × v)
- 300 × 200 × 160 mm
- Hmotnost
- 5,6 kg
- Provedení
- Dřevěná skříň z masivu, skleněná přední stěna
- Cena
- 11 900 Kč bez DPH
Informuje: Doc. Ing. Josef Šandera, Ph.D. — aktualizace 07/2018
Indikátor hladiny HLADINA1
Detail výrobkuHlavní principy měření všech typů kapalin i sypkých látek jsou:
- mechanické hladinoměry
- hydrostatické hladinoměry
- elektronické hladinoměry
- pneumatické hladinoměry
Vyrábíme jednoduché bateriové zařízení, které měří skokově (4 úrovně) hladinu vody a ostatních elektricky vodivých kapalin. Předností zařízení je konstrukce jednoduchého čidla, které se dá snadno upravit na různou výšku. Zařízení potřebuje minimální údržbu — podle znečištění měřené kapaliny vyčistit měřicí kabel.

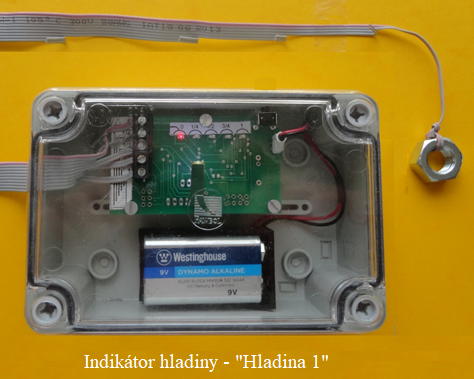

Popis elektroniky a vzhled měřicí sondy
Zařízení je schopno na principu elektrické vodivosti jednoduše měřit hladinu nehořlavých kapalin. Je možno jej použít k indikaci hladiny ve studních pro užitkovou i pitnou vodu, odpadních jímkách, rezervoárech vody pro zalévání v karavanech i jiných zařízeních. Podmínkou je aby indikovaná kapalina vykazovala elektrickou vodivost.
Indikátor se nesmí používat pro indikaci nebezpečných a hořlavých kapalin. Další podrobnosti jsou v návodu (PDF).
Použití indikátoru

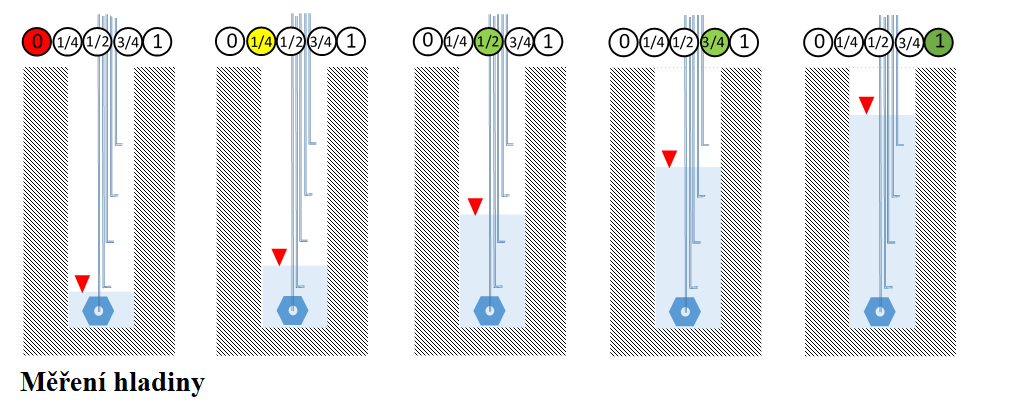

Na následujících obrázcích jsou možnosti měření. Údaj v kroužku ukazuje stav na indikátoru. Pokud chceme měřit skutečnou hodnotu hladiny, sondu umístíme tak, aby bylo závaží na dně nádrže. Pokud chceme měřit pouze maximální a minimální úroveň, sondu umístíme podle druhého obrázku.

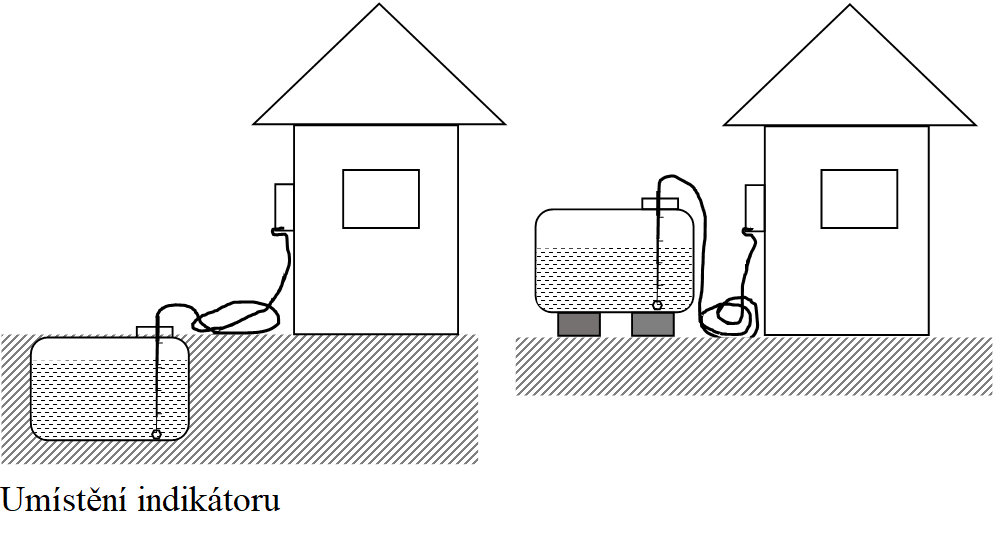

Umístění indikátoru
Možnosti umístění ve venkovním prostředí:
- umístění v nadzemní nádrži
- umístění v podzemní nádrži

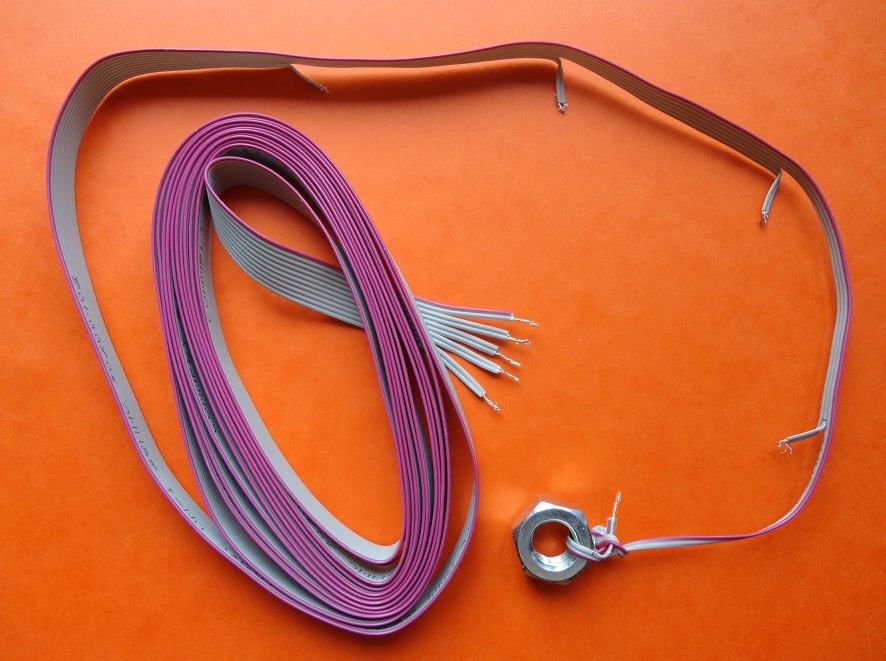

Provedení a realizace měřicí sondy

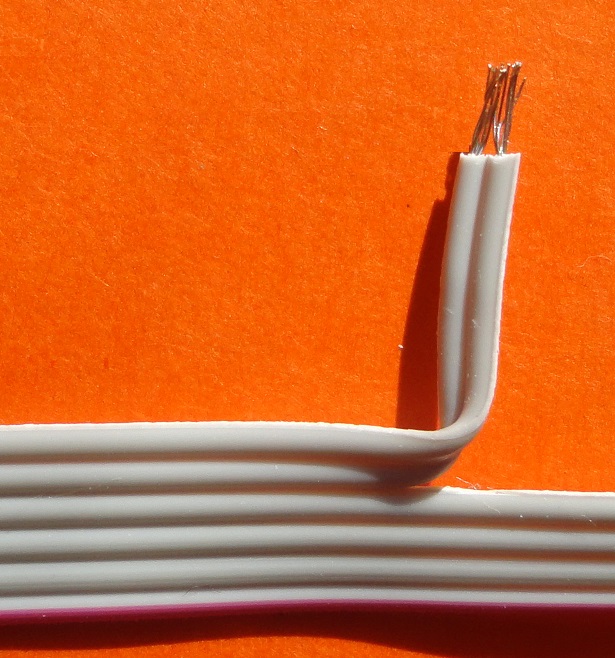

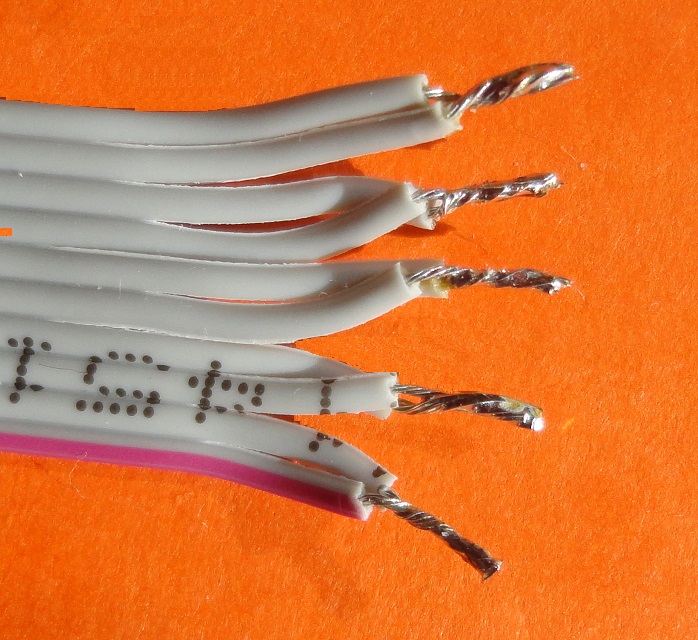

Ukončení vodiče sondy zašroubujeme do svorkovnice na přístroji. U vodiče obnažíme po délce 10 mm izolaci a po dvojicích zkroutíme, případně propájíme. Odbočky v definovaných místech vzniknou odtržením a ustřižením dvojice vývodů v patřičné délce a odstraněním izolace v délce přibližně 5 mm (konce neupravovat). Na poslední dvojici vodičů (jeden červeně označen) přivážeme na uzel matici M12 jako závaží.

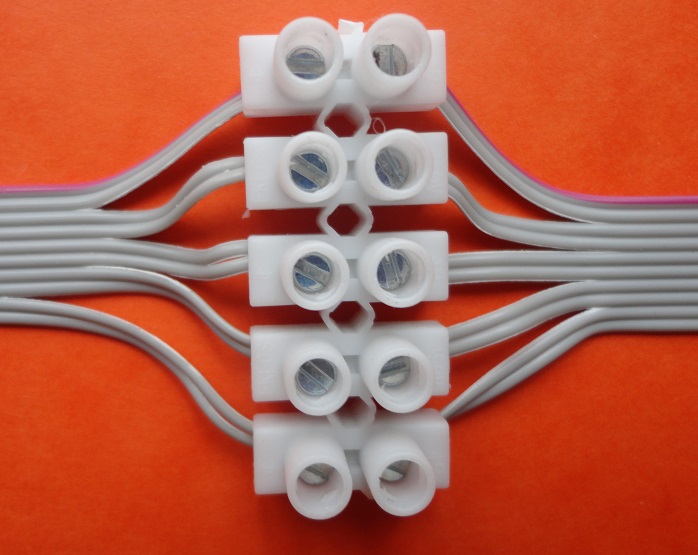

V případě potřeby umístit sondu ve vzdálenosti větší než 30 m (dodávaná délka) použijeme přídavný vodič — stejný desetižilový kabel typu AWG28-10H. U vzorku byla bez problému zkoušena celková délka 60 m. Pro prodloužení použijeme lustrovou svorku. Spojení je třeba udržovat v suchu.
Realizace sondy pro konkrétní podmínky
- Změříme výšku hladiny ode dna nádrže (tyčí nebo lanem).
- Změřenou výšku rozdělíme na čtvrtiny a v těchto místech realizujeme měřicí odbočky. Na konec sondy (dvojice s červeným vodičem) uvážeme na suk matici M12. Nezapomeneme asi 5 mm odizolovat konec dvojice vývodů.
- Sondu zavěsíme do nádrže tak, aby zátěž byla na dně (Hlídání hladiny).

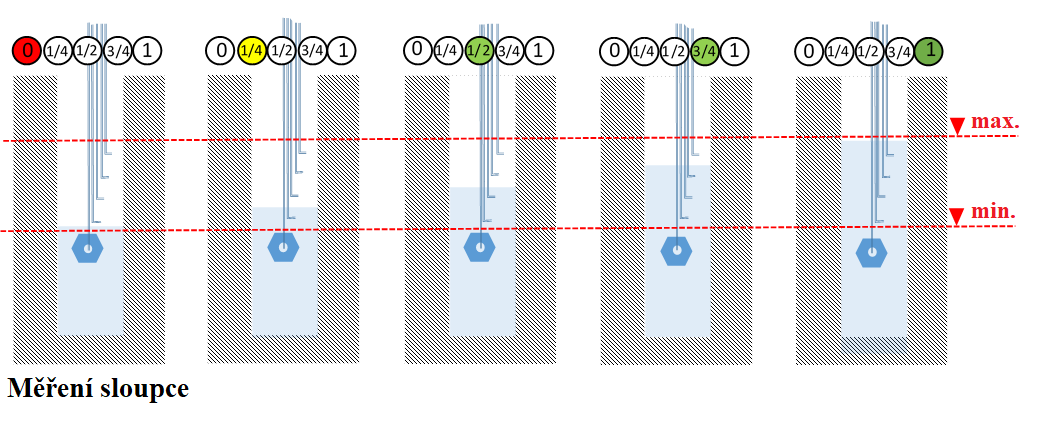

- V případě, že potřebujeme indikovat pouze maximální a minimální úroveň, je třeba změřit maximální a minimální úroveň hladiny.
- Změřenou výšku rozdělíme na čtvrtiny, realizujeme odbočky a na konec uvážeme matici M12.
- Sondu zavěsíme do nádrže tak, aby polovina měřicího rozsahu byla v místě pravděpodobné (střední) hladiny — Hlídání definovaného sloupce.
Detailní obrázky
Údržba
Pokud u indikátoru začne svítit zaráz víc úrovní, je třeba vyjmout sondu a očistit měřicí odbočky. Interval čištění závisí na charakteru kapaliny, reálně kolem půl roku. Vyjmeme sondu a otřeme ji nějakým drsným povrchem (ideální je houba na mytí nádobí). Výdrž baterie závisí na četnosti odečítání údaje — prakticky to může být i několik let. Jinak indikátor nepotřebuje žádnou údržbu.
Informuje: Doc. Ing. Josef Šandera, Ph.D. — aktualizace 03/2022
